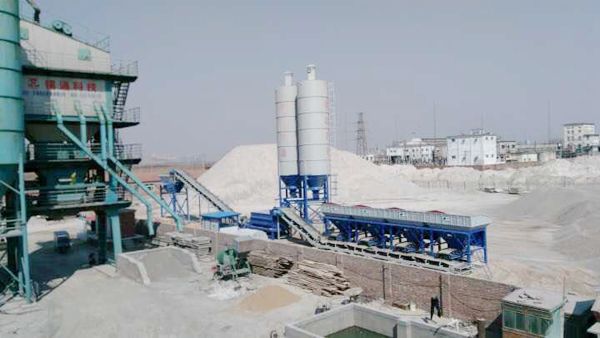

WCB800型水穩拌合站
WCB800穩定土廠拌設備配置表
序號 | 項目 | 主要技術參數及配置 |
| 1 | 整機 | 1.額定生產能力： 砂礫穩定土800t/h 灰土穩定土700t/h 2.總功率： 190Kw 3.控制型式： 手動或自動 4.拌合骨料最大料徑：60mm 5.骨料系統精度： ±1% 6.粉料系統精度： ±1% 7.組裝形式： 可拆遷模塊式 8.占地面積： 45×10=450m2
|
| 2 | 骨 料 配 料 供 給 系 統 | 一、料斗（4倉） 1.容 積： 12m3 （單倉堆積） 2.外形尺寸： 3615×2490×3420（長×寬×高） 3.上料高度： 3420m 4.組合形式： 單倉組成。 5.配置要求： 配有四個格篩，功率1.1kw，河南新鄉產。 |
二、計量裝置 | ||
三、混合料輸送機： | ||
3 | 粉 料 供 給 計 量 系 統 | 一、粉料倉： 1.數 量： 1個 2.容 積： 100t(水泥密度按1.45計算) 3.直 徑： Φ3000mm 4.除塵裝置： 設在倉頂 5.破拱裝置： 出料錐口處裝有氣動破拱裝置。 |
二、計量設備： 1.擋板閘閥： 600×600mm 2.供料螺旋： 7.5KW；計量螺旋：4KW，山東開元電機產。 3.控制形式： 微機控制，通過變頻器調整供料螺旋轉速。。 4.系統精度： ±1% 5.計量范圍： 0-50t 6.輸送形式： 粉料經剛性閘板閥經過供料螺旋輸送， 由計量螺旋計量后輸送到攪拌機。 | ||
4 | 供 水 系 統 | 1.水箱容量： 8m3 2.水泵型號： 潛水泵QY40-21-3，泰安水泵廠。 3.水泵流量： 50 m3/h 4.水泵揚程： 21m 5.電機功率： 3kw |
5 | 攪 拌 裝 置 | 1.結構型式： 雙臥軸強制連續式 2.生產能力： 0-800t/h 3.葉片數量： 64 4.葉片材質： 鉻鉬合金 5.允許最大粒徑：60mm 6.電機功率： 2 X 55kw 7.減速機型號： ZQ750 8.驅動： 雙電機傳動 9.轉速： 92rpm |
6 | 成品料輸送機 | 1.皮帶帶寬： 1200mm 2.帶 速： 2.5m/s 3.作業能力： 800t/h 4.提升高度： 6m 5.安裝傾角： 18度 6.電機功率： 22Kw，電機減速機傳動 。 |
7 | 儲料裝置 | 1.料倉容積： 12m3 2.卸料高度： 3.8m 3.通道寬度： 3.4m 4.驅動方式： 氣動、空壓機功率5.5Kw 5.控制方式： 電磁閥控制 6震動器功率： 1.1 Kw，河南新鄉產。 |
8 | 氣路系統 | 1.氣動元件： 均選用優質氣動元件 2.使用： ⑴用于粉倉破拱， ⑵用于成品料門開啟。 |
9 | 控 制 系 統 | 微機控制 操作室： 鋼構房 主 機: 聯想 顯示器： 聯想 變頻器： 海利普 傳感器： 蚌埠 電器： 正泰 空調、 電纜 |
